A suport pentru cablurieste un sistem de sprijin structural utilizat pe scară largă în inginerie electrică, construcții industriale, clădiri comerciale și proiecte de infrastructură. Acesta servește ca suport pentru așezarea, susținerea și gestionarea cablurilor de alimentare, a cablurilor de control, a firelor de comunicație și a cablurilor optice. În comparație cu conductele tradiționale de cablu și cu soluțiile de cablare-îngropate, jgheaburile de cablu au o instalare convenabilă, un aspect flexibil, o întreținere ușoară și o capacitate de suportare-de sarcină puternică.
1. Definiția de bază a suportului de cablu
Jurnalul de cabluri se referă la un cadru suport continuu fabricat prin formarea la rece, ștanțarea, sudarea sau îndoirea plăcilor metalice. Funcția sa de bază este de a păstra cantități mari de cabluri, de a proteja cablurile de deteriorarea mecanică externă, coroziunea chimică și influența termică, realizând între timp aranjarea comandată a cablurilor. În întregul sistem electric, cablurile își asumă sarcina de a transmite puterea și transmiterea semnalului. Fără facilități de sprijin standardizate, cablurile stivuite dezordonat vor aduce pericole ascunse uriașe, cum ar fi incendiu de scurt-circuit, accelerarea îmbătrânirii și revizie dificilă ulterioară-.
Spre deosebire de conductele metalice rigide care înglobează complet cablurile, canalele de cablu aparțin unui sistem de cablare deschis sau semi{0}deschis. Cele mai multe tipuri structurale expun corpurile de cablu la aer. O astfel de caracteristică structurală aduce o performanță remarcabilă de disipare a căldurii. Când cablurile funcționează mult timp, căldura generată de curent se poate disipa fără probleme în mediul înconjurător, reducând în mod eficient temperatura de funcționare a cablului și prelungind durata de viață a cablului.
Ansamblul jgheabului de cabluri este compus din mai multe componente standardizate. Părțile principale includ secțiuni drepte ale tăvii, coturi orizontale, coturi verticale, teuri, conectori în cruce, secțiuni reducătoare, suporturi de susținere, șuruburi de conectare, plăci de acoperire și accesorii de împământare. Toate accesoriile sunt potrivite conform standardelor unificate ale industriei. Inginerii pot îmbina și combina liber aceste componente în funcție de-condițiile de construcție de pe șantier pentru a se adapta la trasee complexe, cum ar fi așezarea orizontală, urcarea pe verticală, virajul și manevra de ramificație.
În inginerie practică, jgheaburile de cabluri sunt instalate în mare parte deasupra echipamentului, de-a lungul suprafețelor pereților, sub tavanele clădirilor sau în interiorul șanțurilor de cabluri. Acestea pot suporta cabluri de alimentare cu secțiune transversală mare-, cabluri de control cu mai multe nuclee, cabluri de comunicare în rețea și fibre optice. Este aplicabil pentru cablarea centralizată cu un număr mare de cabluri. Pentru scenariile de cablare cu un singur fir-împrăștiat, cablarea conductelor este încă o soluție alternativă mai economică.
2. Principalele tipuri de suporturi de cablu
În funcție de formele structurale, tăvile de cabluri pot fi împărțite în tip tavă perforată, tip scară, tip jgheab solid (canal de cablu), tip plasă de sârmă și tip canal. Fiecare tip are propriile condiții de lucru aplicabile, avantaje și limitări, care sunt baza de bază pentru selecția produsului.
2.1 Jurnal de cablu perforat
Tava de cablu perforată este cunoscută și sub denumirea de tavă de cabluri ventilată. Există în mod regulat găuri rotunde sau găuri lungi-fâșii distribuite pe placa de jos. Găurile deschise îmbunătățesc foarte mult eficiența circulației aerului. Căldura acumulată în partea inferioară a cablurilor poate fi descărcată rapid. Șinele laterale adoptă o structură armată-la îndoire la rece pentru a garanta rezistența mecanică. Plăcile de acoperire pot fi echipate opțional. Dacă utilizatorii nu instalează plăci de acoperire, cablurile pot fi plasate și scoase în mod convenabil din direcția de sus.
Acest tip este utilizat pe scară largă în atelierele industriale, centralele electrice și atelierele petrochimice unde cerințele de disipare a căldurii sunt mari. Este potrivit pentru așezarea cablurilor de alimentare de medie-tensiune și a cablurilor de control cu mai multe-nuclee. Deficiența acestuia este că fundul perforat nu poate bloca praful, vaporii de apă și resturile fine. Nu este potrivit pentru ocazii cu acumulare gravă de praf sau stropire cu lichid coroziv fără capac de protecție.
2.2 Jurnal de cablu-tip scară
Jurnalul de cablu de tip scară-este format din două șine laterale longitudinale conectate prin mai multe trepte transversale. Structura generală este similară cu o scară. Nu există o placă inferioară închisă. Cablurile sunt amplasate pe trepte transversale. Are cea mai bună-performanță de disipare a căldurii dintre toate categoriile. Greutatea proprie-este relativ ușoară, în timp ce capacitatea de încărcare este mare. Cablurile de alimentare de mare-calibrare grea- sunt foarte potrivite pentru tăvi-de tip scară.
Jurnalele de cablu de tip scară-sînt adoptate pe scară largă în centralele electrice, uzinele metalurgice, fabricile chimice-la scară largă și proiectele de galerii de țevi în aer liber. Dezavantajul evident este performanța slabă la-rezistenta la praf și la-stropire. Cablurile mici-subțiri pot cădea prin golurile dintre trepte. Prin urmare, nu este recomandat pentru un număr mare de cabluri de comunicații subțiri fără rețele auxiliare.

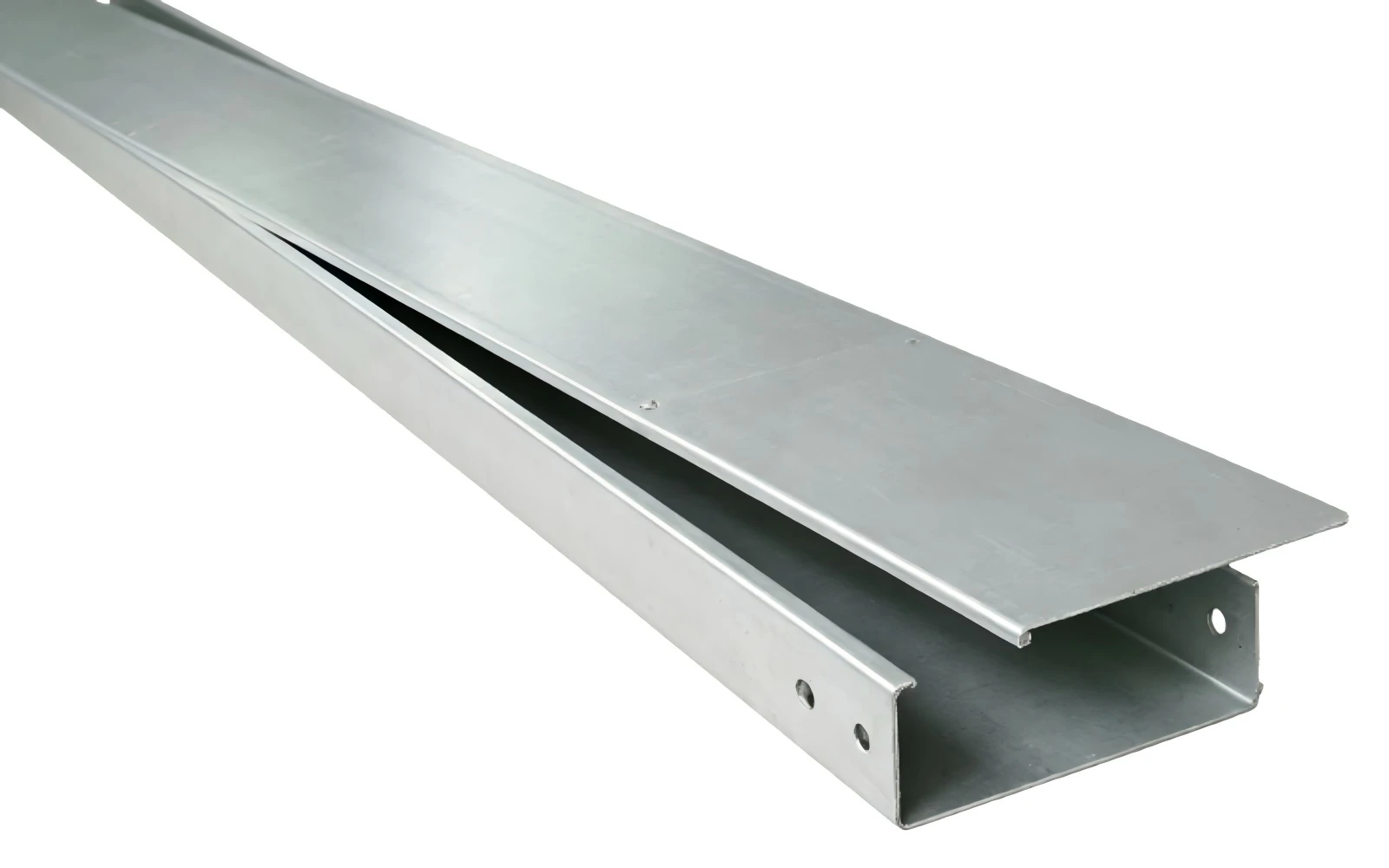

2.3 Jgheab solid-de cablu
Jurnalul de cablu de tip jgheab solid-este un suport de cablu complet închis. Atât plăcile de jos, cât și cele laterale sunt plăci metalice închise. Poate fi asortat cu plăci de acoperire metalice pentru a forma o carcasă complet închisă. Poate izola eficient praful, umiditatea, gazul corosiv, impactul mecanic și interferența electromagnetică externă.
Tipul de jgheab solid este alegerea preferată pentru cablurile de comunicație, fibre optice, cabluri de control al semnalului în medii cu praf greu, coroziune chimică sau interferențe electromagnetice ridicate. De exemplu, stațiile de epurare a apelor uzate, atelierele chimice și coridoarele de conducte subterane selectează frecvent acest produs. Dezavantajul este o slabă disipare a căldurii. Când instalați cabluri de alimentare cu curent mare-în cantități mari, cantitatea de cabluri trebuie controlată strict pentru a evita riscul de supra-temperatură.
2.4 Jurnal de cablu-sârmă
Tava de cablu-sârmă este sudată cu fire de oțel metalice. Dispune de greutate redusă, tăiere convenabilă și modificare flexibilă-la locație. Viteza de instalare este rapidă. Se aplică în principal în centre de date, săli de calculatoare, cablare curentă slabă-cladirilor de birouri. Este bun pentru așezarea cablurilor de rețea și a fibrelor optice. Capacitatea de încărcare-suportă este redusă, astfel încât nu poate suporta cabluri de alimentare-înalte-de înaltă tensiune.

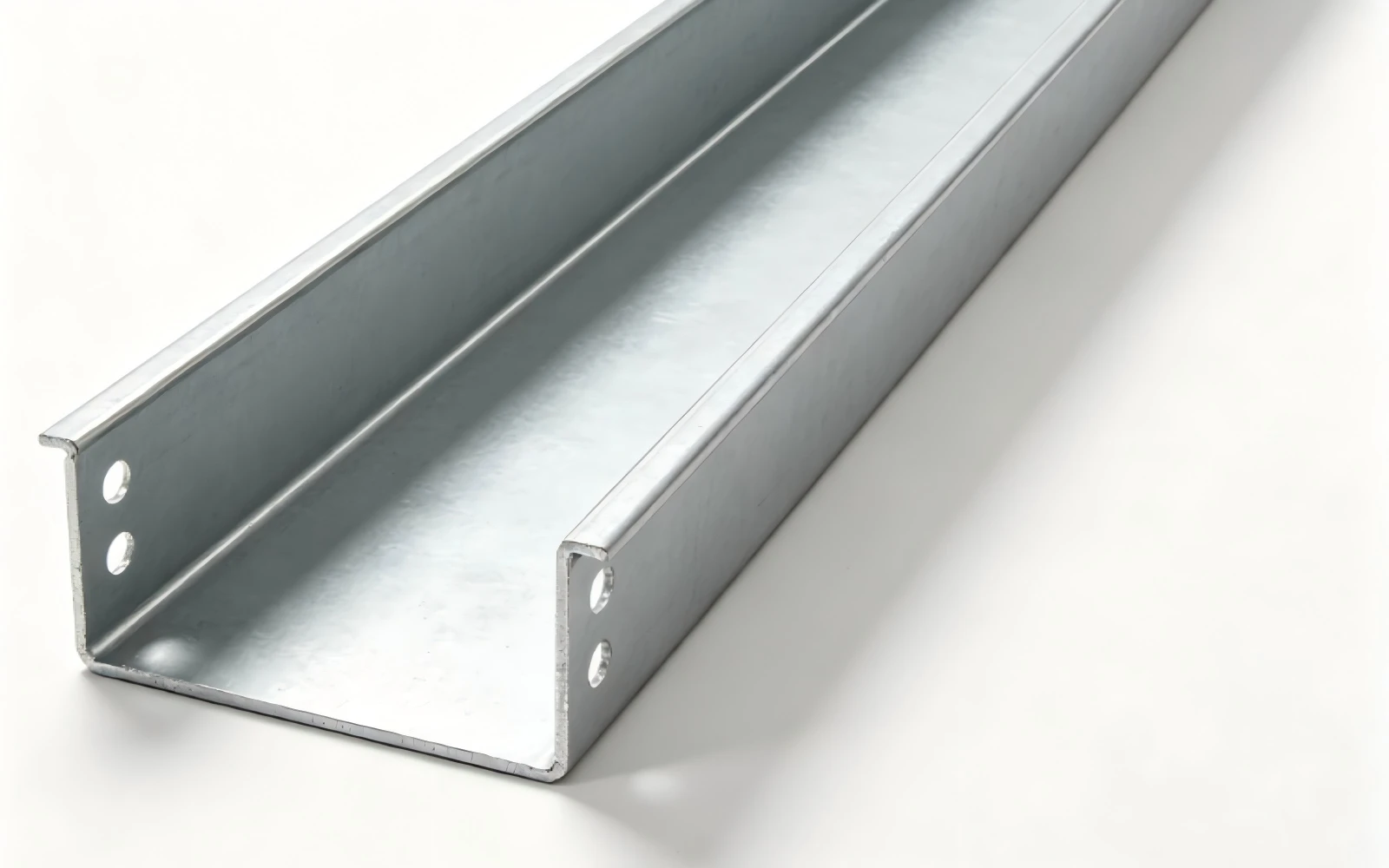

suport de cablu de tip-2,5 canale
Tava de cablu de tip canal-este un profil compact de dimensiuni mici-, cunoscut în mod obișnuit ca șină de montare DIN. Aparține seriei de jgheaburi miniaturale pentru cablu. Este utilizat în principal în interiorul dulapurilor electrice pentru instalarea întreruptoarelor și aranjarea cablajelor mici-în interiorul dulapurilor. Se potrivește pe scară largă cu cutii de distribuție și dulapuri de control.
3. Materiale comune și tratamente de suprafață ale jgheabului de cablu
Selectarea materialului determină în mod direct durata de viață și adaptabilitatea la mediu a jgheaburilor de cablu. Oțelul carbon, oțelul inoxidabil și aliajul de aluminiu sunt trei materiale de bază. Sunt configurate diferite tratamente anti-corozive de suprafață, vizând diferite materiale de bază.
3.1 Jurnal de cablu-carbon
Oțelul carbon este cel mai rentabil-material de bază. Rezistența sa mecanică este excelentă, iar costul materiilor prime-relativ scăzut. Cu toate acestea, oțelul carbon obișnuit este ușor de ruginit atunci când este expus la aer umed. Prin urmare, tratamentul anticoroziv al suprafeței este esențial.
Galvanizarea la cald-este una dintre tehnologiile principale de procesare. După decapare, piesa de prelucrat din oțel este scufundată în lichid de zinc topit la temperatură înaltă-. Un strat protector din aliaj de zinc-fier este format atât pe suprafețele interioare, cât și pe cele exterioare. Jurnalele de cablu-zincate la cald se pot adapta mediului în aer liber-exterior și atmosferei corozive industriale generale. Durata sa de viață anti-rugina poate ajunge la mai mult de 15 ani în mediu normal.
Electro-galvanizarea (zincarea) este un alt proces. Stratul de zinc este subțire. Este potrivit pentru mediul interior uscat. Nu este recomandat pentru ateliere în aer liber și umede. Acoperirea cu pulbere pulverizează pulbere epoxi poliester pe suprafața de oțel. Stratul de acoperire este uniform, cu culori bogate. Are performanțe bune anti-coroziune pentru mediul de gaz chimic-interior.
3.2 Jurnal de cablu-oțel inoxidabil
Materialele din oțel-inoxidabil includ în principal 304 și 316L. Nu necesita tratament de galvanizare a suprafetei. Are o capacitate naturală anti-rugină și anti-chimică{-coroziune. 304 oțelul inoxidabil este potrivit pentru mediul umed, cum ar fi atelierele de prelucrare a alimentelor. 316Oțelul inoxidabil L rezistă la coroziunea-clorură-ionică și este aplicat în mediul de stropire-de coastă și proiecte de inginerie marină. Deficiența evidentă este costul ridicat al materialelor, așa că este utilizat pentru proiecte cu cerințe mari-decât pentru clădiri civile obișnuite.
3.3 Jurnal de cablu-aliaj de aluminiu
Aliajul de aluminiu are o densitate redusă și o greutate proprie ușoară. Adoptă un tratament de suprafață de anodizare. Are o bună rezistență la oxidare. Este convenabil pentru transport și instalare. Este utilizat pe scară largă în clădiri-înalte și platforme offshore. Duritatea sa este mai mică decât produsele din oțel-carbon, așa că structura de armare este necesară pentru condiții de-încărcări grele.
4. Indicatori de performanță de bază ai suportului de cablu
Atunci când achiziționează și proiectează suporturi de cabluri, cumpărătorii trebuie să evalueze mai mulți indicatori tehnici cheie pentru a evita riscurile de calitate.
În primul rând,{0}}performanța portantă. Include o capacitate uniformă de încărcare. Sub intervalul specificat între umerașe, tava nu va produce deformare excesivă. Dacă deformarea depășește valoarea admisă, tava se va deforma și chiar se va prăbuși sub greutatea cablului. Grosimea diferită a plăcilor de oțel determină gradul de încărcare-. Tăvile grele-utiliză table de oțel mai groase și șine laterale ranforsate pentru cabluri grele de-cantități mari.
În al doilea rând este performanța anti-corozivă. Standardele de testare includ testul-sprayului cu sare, testul de umiditate-căldură. Produsele galvanizate prin imersie la cald trebuie să garanteze grosimea stratului de zinc-. Stratul prea subțire de zinc va duce la ruginirea timpurie.
Al treilea este conductivitatea de împământare. Ca echipamente metalice de susținere pentru sistemele electrice, jgheaburile de cabluri au nevoie de continuitate electrică fiabilă. Toate îmbinările de legătură vor fi echipate cu jumperi de împământare. Întregul sistem de tăvi formează o buclă continuă de împământare pentru a preveni riscul de-șoc electric cauzat de scurgerea- miezului cablului.
Al patrulea este performanța-de rezistență la foc. Jurnalele de cablu-rezistente la foc adoptă un strat-ignifug sau o structură compozită ignifugă-. În condiții de incendiu, ele pot menține integritatea structurală într-un interval de timp specificat, garantând ca cablurile de urgență-de stingere a incendiilor să funcționeze normal. Sunt folosite pentru cablarea-controlului-incendiului în clădiri importante.
5. Scenarii largi de aplicare a suportului de cablu
5.1 Ateliere industriale
Fabricile de producție, atelierele de metalurgie, fabricile chimice și centralele electrice sunt cele mai mari-piețe de consum de canale pentru cabluri. Un număr mare de cabluri de alimentare pentru echipamente de producție, cabluri de control al motorului și cabluri de semnal pentru instrumente necesită pozare centralizată. Tăvile perforate și tăvile scară sunt în mare parte selectate. În atelierele chimice cu gaz corosiv, se adoptă produse din oțel-zincat la cald sau din oțel inoxidabil-.
5.2 Arhitectură comercială și civilă
Centrele comerciale mari, clădirile de birouri, spitalele și complexele comerciale cuprinzătoare conțin o cantitate uriașă de cabluri de distribuție a energiei, iluminat, control-incendiului și curent-slab. Jurnalele de cabluri sunt instalate sub tavane pentru a realiza cablarea ordonată, facilitând transformarea și întreținerea circuitului în faza ulterioară-.
5.3 Centru de date și sala de calculatoare
Cablurile de rețea masive, fibrele optice și cablurile de alimentare pentru servere sunt amplasate intens în centrele de date. Tăvile cu plasă-sârmă și tăvile perforate sunt alegeri populare. O bună disipare a căldurii ajută la reducerea temperaturii de funcționare a echipamentului.
5.4 Proiecte de infrastructură
Galeriile cuprinzătoare de conducte subterane urbane, proiectele de metrou, nodurile de transport feroviar, noile-centrale de energie fotovoltaică și bazele de energie eolian-au nevoie de sisteme de suport de cablu-la scară largă-. Mediile în aer liber prezintă cerințe ridicate pentru performanța anticorozivă. Jurnalele pentru cabluri de tip-galvanizat la cald-sară sunt utilizate pe scară largă.
5.5 Inginerie marină și de coastă
Platformele off-de coastă, proiectele chimice de coastă se confruntă cu coroziune severă prin-spray. 316L din oțel inoxidabil-sau aliaj de aluminiu-Javele de cabluri devin principala selecție pentru a rezista eroziunii cu clorură-ionului.
6. Principii de selecție pentru suport de cablu
Primul pas este confirmarea condițiilor de mediu. Utilizatorii trebuie să judece dacă mediul de lucru este de tip interior uscat, de tip în aer liber-exterior, mediu de pulverizare de sare de coastă-sau atelier de coroziune chimică, astfel încât să determine materialul de bază și tehnologia-de tratare a suprafeței. Nu folosiți produse electro-galvanizate pentru proiecte în aer liber, altfel rugina va avea loc în scurt timp.
În al doilea rând, confirmați parametrii cablului. Numărați cantitatea totală, dimensiunea-diametrului exterior și greutatea totală a cablurilor. Calculați lățimea și înălțimea necesară a tăvii. Nu umpleți tava în exces. Specificațiile din industrie sugerează că rata de umplere a cablurilor de alimentare nu trebuie să depășească 40%, iar cablurile de semnal nu trebuie să depășească 50%. Va fi rezervat suficient spațiu pentru disiparea căldurii și pentru adăugarea ulterioară a cablului-.
În al treilea rând, selectați stilul structural. Prioritizați tipul-scării sau tipul-perforat pentru cablurile de alimentare cu curent-înalt care necesită o disipare ridicată a căldurii. Alegeți tipul-de jgheab închise atunci când sunt necesare semnale anti-interferențe și rezistente la-praf. Tăvile cu plasă-sârmă sunt pentru cablarea curentă slabă-a sălilor de calculatoare.
În al patrulea rând, confirmați -cerința de încărcare. Determinați distanța dintre suporturi în funcție de greutatea totală a cablului. Dacă deschiderea este mare, va fi selectată un suport de cablu armat-pentru a preveni deformarea excesivă a deformarii.
În al cincilea rând, potriviți accesoriile de susținere. Verificați umerașele de susținere, plăcile de conectare, șuruburile, accesoriile de împământare, coturi și fitinguri în T. Accesoriile complete garantează o instalare lină pe întregul-site.
7. Note de instalare pentru suport de cablu
În timpul instalării, păstrați o anumită distanță de siguranță între canalele de cabluri și conductele de încălzire. Nu așezați cabluri de alimentare și cabluri de semnal cu curent slab-în același compartiment fără măsuri de izolare, pentru a evita interferențele electromagnetice care afectează transmisia semnalului. La traversarea rosturilor de dilatare ale clădirilor, se vor instala secțiuni de racordare de dilatare pentru a absorbi dilatarea termică și deformarea prin contracție.
Sistemul de jgheab metalic pentru cabluri trebuie să mențină o continuitate fiabilă de împământare. Fiecare poziţie de conectare trebuie să fie echipată cu jumperi de împământare. Întregul sistem se conectează la rețeaua generală-de împământare a clădirii. Când așezați vertical, fixați ferm tăvile pentru a preveni alunecarea sub gravitația cablului. Plăcile de acoperire vor fi instalate în locuri în care pot avea loc-coliziune provocată de om sau impact-de obiect.
Operațiunea de așezare a cablurilor trebuie să evite marginile ascuțite ale învelișurilor exterioare ale cablurilor de tăiere a tăvii. Raza de îndoire a cablurilor trebuie să îndeplinească cerințele standard. Nu trageți de cabluri violent în pozițiile de întoarcere. Pentru instalarea în exterior, găurile de drenaj trebuie rezervate pentru a preveni acumularea apei de ploaie-în interiorul tăvilor.
8. Starea pieței și tendința de dezvoltare a industriei de cabluri
Odată cu dezvoltarea rapidă a noii-industrie a energiei globale, a construcției infrastructurii urbane și a modernizării-automatizării fabricilor, cererea de pe piață pentru canale de cablu menține o creștere stabilă. Fiind un produs metalic matur-roll-format la rece, producătorii de-tavi de cablu sunt distribuiți în principal în zonele de-producție industriale. Diferența de calitate a produsului se reflectă în principal în precizia-grosimii plăcii de oțel, nivelul procesului de-tratare a suprafeței și caracterul complet al potrivirii accesoriilor.
În prezent, dezvoltarea industriei prezintă câteva tendințe evidente. În primul rând, produsele cu rezistență ridicată la-coroziune- câștigă o cotă de piață mai mare. Pentru proiectele de energie noi-de coastă, clienții sunt mai înclinați să aleagă canale de cablu-zincate la cald, aliaj-de aluminiu și oțel inoxidabil-. În al doilea rând, produsele prefabricate modulare se dezvoltă rapid. Coturile, teurile prefabricate și alte componente cu formă-specială sunt finisate în fabrici, reducând-sarcina de lucru de tăiere și sudare pe șantier, îmbunătățind eficiența construcției. În al treilea rând, produsele-rezistente la foc și de înaltă-siguranță- sunt utilizate mai pe scară largă în clădiri publice importante și în sistemele-de control-incendiului. În al patrulea rând, conceptul de design-ușor este popularizat. Sub premisa de a garanta capacitatea portantă-sarcină, optimizați structura secțională pentru a reduce consumul de materiale și costurile de transport.
Pentru afacerile de export de-comerț extern, suportul de cablu aparține unui produs electric tipic pentru construcții-metalice standardizate. Diferitele regiuni au cerințe standard diferite. Piața europeană se referă la standardele IEC, America de Nord urmează normele NEMA. Atunci când exportă produse, producătorii trebuie să ajusteze dimensiunile produsului, parametrii materialelor și configurația accesoriilor în conformitate cu standardele locale ale țărilor țintă.
În inginerie electrică modernă, suportul pentru cabluri nu este doar un simplu suport metalic pentru prinderea cablurilor, ci o parte importantă a întregului sistem de siguranță electrică. Îndeplinește funcții multiple, inclusiv suportul cablurilor, disiparea căldurii, protecție mecanică și întreținere convenabilă. Diferite tipuri, cum ar fi tipul de tavă perforată, tipul de scară și tipul de jgheab închis, au propriile scenarii aplicabile. Alegerea corectă a materialului de bază, a tehnologiei anti-coroziune a suprafeței și a formei structurale în conformitate cu mediul practic de lucru este premisa pentru a garanta funcționarea stabilă-pe termen lung a cablurilor.
Odată cu progresul continuu al industrializării globale, al construcțiilor urbane și al construcției de energie noi-, suportul de cablu va continua să joace un rol de neînlocuit în transmisia de energie și în ingineria-cablajului semnalului. Stăpânirea regulilor de definire, clasificare, performanță și selecție poate ajuta proiectanții de inginerie, personalul de achiziții și practicienii din comerțul extern-să completeze mai bine proiectarea proiectelor și lucrările de achiziție-de produse, să evite pericolele ascunse cauzate de selecția necorespunzătoare-modelului și să asigure siguranța și fiabilitatea întregului sistem electric.
